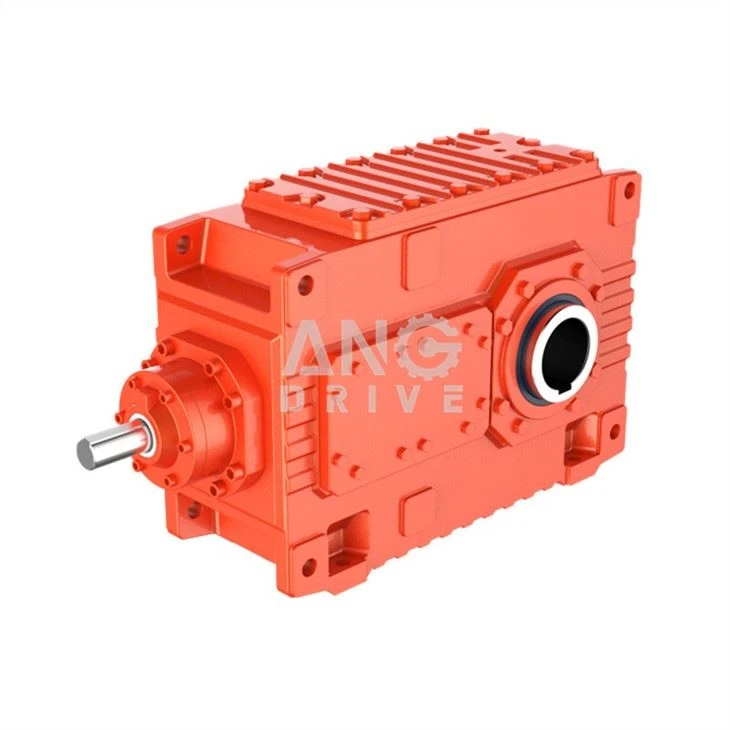

Ръководен блок

Благоприятна цена, бърза доставка, навременна услуга -- Ang е вашият надежден доставчик на решение за предаване, което е висока ефективност, нисък шум, ниска температура, дълъг експлоатационен живот и т.н.

Изпрати запитване

представяне на продукта

Обща спецификация на зъбния модул на Crusher:

Опция за висок въртящ момент на зъбното модулче
Типове	Спирален паралелен тип вал, тип спирален десен ъгъл
Модел	H1/B4~H26/B26
Мощност на двигателя	3 ~ 5000 kW;
Скорост на двигателя	750 об/мин % 7e 3000 об/мин
Коефициент на намаляване	1/1.25 ~ 1/450
Краен въртящ момент	3 ~ 900kn.m
Инсталирайте тип	Крак / твърд вал / кухи вал / изходен фланец
Ефективност	2 етап 96%, 3 етап 94%, 4 етап 92%
Прецизност на предавката	Точно смилане, клас 6
Сглобени типове	A / B / C / D / E / F / G / H / I

Номинален въртящ момент и мощност на зъбното колело на трошачката:

Размер	Съотношение	Номинален изходен въртящ момент (kn.m)	Номинална входна мощност (KW)
H1-3	1.25-5.6	2.3-3.2	30-352
H1-5	1.25-5.6	6.9-9.6	91-972
H1-7	1.25-5.6	13.1-17.8	174-1845
H1-9	1.25-5.6	20.1-28.7	267-3000
H1-11	1.6-5.6	36.5-50.6	485-4367
H1-13	1.6-5.6	55.4-77	736-4676
H1-15	2-5.6	90.4-130	1200-4704
H1-17	2.8-5.6	118-173	1567-4347
H1-19	4-5.6	150-245	1992-3497
H2-4	6.3-22.4	6.3-6.7	20.8-152
H2-5	6.3-22.4	10.5-11.2	36-257
H2-6	8-28	13.5-14.4	36.9-256
H2-7	6.3-22.4	19.8-20.3	65-488
H2-8	8-28	24-25.6	67-486
H2-9	6.3-22.4	33.1-33.7	110-811
H2-10	8-28	41.6-42.2	111-802
H2-11	6.3-22.4	58.3-59.3	194-1428
H2-12	8-28	72.5-73.8	194-1404
H2-13	6.3-20	86	320-2072
H2-14	8-28	107	318-2036
H2-15	6.3-20	143	532-3444
H2-16	7.1-22.4	160	531-3417
H2-17	6.3-20	195	725-4697
H2-18	7.1-22.4	230	763-4376
H2-19	6.3-20	292	1085-4667
H2-20	7.1-22.4	335	1112-4748
H2-21	9-20	410	1524-4574
H2-22	10-22.4	458	1521-4603
H2-23	12.5-20	540	2007-4342
H2-24	14-22.4	620	2057-4425
H2-25	18-20	780	2899-4390
H2-26	20-22.4	880	2944-4423

Как да избера правилния зъбен модул?

Изборът на правилния двигател за редукция включва разглеждане на няколко фактора, за да се гарантира, че той отговаря на специфичните изисквания за приложение. Ето някои ключови стъпки и съображения:

1. Определете изискванията

Преди да изберете двигател, ясно дефинирайте сценария на приложение, необходимия диапазон на скоростта, въртящ момент, прецизност, работна среда (напр. Температура, влажност, прах) и метод за инсталиране.

2. Изчислете параметрите на натоварването

Изчисляване на въртящия момент: Въртящият момент е един от най -важните параметри. Той директно влияе върху това дали редукционният двигател може да задвижва правилно товара. Изчислете необходимия въртящ момент въз основа на типа на натоварването (напр. Постоянен въртящ момент или променлив въртящ момент) и условия на труд.

Определяне на скоростта: Определете необходимата скорост на изхода въз основа на работните изисквания на оборудването. Ако е известно съотношението на скоростта и предаването на работа, може да се изчисли скоростта на вход на редукционния двигател.

3. Изберете Тип на двигателя

Изберете подходящия тип двигател въз основа на приложението и работната среда. Общите типове двигатели включват:

DC двигател: Предлага добра ефективност на стартиране и контрол на скоростта, идеални за приложения, изискващи чести корекции на скоростта или стартиране.

Променлив мотор: Проста поддръжка, ниска цена, висока надеждност и добра ефективност на разходите, подходящи за общи индустриални приложения.

Серво мотор: Висока точност и бърза реакция, подходяща за приложения, изискващи прецизен контрол.

Стъпка мотор: Прецизно управление на ъглите на стъпката, идеален за приложения, изискващи точно позициониране.

4. Определете съотношението на предавката

Съотношението на предавката е важен параметър, който определя връзката между скоростта на изхода на двигателя и скоростта на натоварване. Изчислете съответното съотношение на предавката въз основа на необходимите скорости на вход и изход.

5. Проверете изискванията за захранване

Изчислете необходимата мощност на двигателя въз основа на въртящия момент и скоростта. Включете марж на безопасност, за да гарантирате надеждността на системата. Също така, помислете за капацитета на претоварването на двигателя, за да се справи с потенциалните моментни ситуации на претоварване.

6. Помислете за други фактори

Изисквания за прецизност: За приложения с високи точни изисквания към скоростта на изхода или позиционирането, изберете редуктори с висока точност като редуктори на планетарни предавки или хармонични редуктори на задвижване.

Ограничения на пространството: Изберете мотор, който отговаря на пространството за инсталиране. Ако пространството е ограничено, вертикален двигател за намаляване или компактен редукционен двигател може да е най -добрият избор.

Работен живот: Помислете за живота на двигателя и изискванията за поддръжка. Висококачествените двигатели за намаляване са склонни да имат по-дълги продължителност на живота и по-ниски разходи за поддръжка, но може да са по-скъпи. Изберете продукта с най -добра стойност, като претегляте експлоатационния живот на оборудването и факторите на разходите.

Работна среда: Изберете двигател, който може да издържи условията на работната среда, като температура, влажност и вибрации, осигурявайки стабилна работа при тежки условия.

Ефективност и шум: Двигателите с висока ефективност намаляват загубата на енергия и експлоатационните разходи. В чувствителни към шума среди изберете двигатели с ниско ниво на шум.

7. Вижте Ръководства за продукти и консултирайте се с производители

По време на процеса на подбор вижте Ръководства за продукти или се консултирайте с производители за по -подробна информация за подбора и техническа поддръжка.

В обобщение, изборът на правилния двигател за редукция включва разглеждане на множество фактори и претегляне на базата на действителните нужди. Чрез дефиниране на изискванията, изчисляване на параметрите на натоварване, избора на типа на двигателя, определяне на съотношението на предавката, проверка на мощността и разглеждане на други фактори, можете да гарантирате, че избраният двигател отговаря на специфичните нужди на приложението.
